Apakah peranan CAD/CAM dalam penggilingan CNC?

Sebagai pembekal perkhidmatan penggilingan CNC, saya telah menyaksikan secara langsung kuasa transformasi teknologi CAD/CAM dalam industri pembuatan. Dalam catatan blog ini, saya akan meneroka peranan penting CAD/CAM dalam penggilingan CNC, membincangkan bagaimana ia meningkatkan kecekapan, ketepatan, dan fleksibiliti dalam proses pengeluaran.

Memahami CAD dan Cam

Sebelum menyelidiki peranan mereka dalam penggilingan CNC, mari kita menentukan secara ringkas CAD dan CAM. CAD, atau reka bentuk bantuan komputer, adalah penggunaan perisian komputer untuk membuat, mengubah suai, menganalisis, atau mengoptimumkan reka bentuk. Ia membolehkan pereka membuat model 2D atau 3D terperinci bahagian dan produk, membolehkan mereka memvisualisasikan produk akhir dan membuat pelarasan yang diperlukan sebelum pengeluaran.

Sebaliknya, CAM, atau pembuatan bantuan komputer, melibatkan penggunaan perisian komputer untuk mengawal alat mesin dan mengautomasikan proses pembuatan. Perisian CAM mengambil reka bentuk yang dibuat di CAD dan menghasilkan satu set arahan, yang dikenali sebagai G-Code, yang mana mesin penggilingan CNC dapat memahami dan melaksanakannya.

Peranan CAD dalam penggilingan CNC

Penciptaan Reka Bentuk dan Visualisasi

Salah satu peranan utama CAD dalam penggilingan CNC adalah untuk membuat reka bentuk terperinci dan tepat. Dengan perisian CAD, pereka boleh dengan mudah membuat geometri kompleks yang sukar atau mustahil untuk dicapai secara manual. Mereka juga boleh memvisualisasikan reka bentuk dari sudut yang berbeza, menjadikannya lebih mudah untuk mengenal pasti sebarang isu atau bidang yang berpotensi untuk penambahbaikan.

Sebagai contoh, katakan anda merancang bahagian tersuai untuk pelanggan. Menggunakan perisian CAD, anda boleh membuat model 3D bahagian, menambah dimensi dan toleransi, dan mensimulasikan bagaimana ia berfungsi dalam produk akhir. Ini membolehkan anda memastikan bahawa reka bentuk memenuhi spesifikasi dan keperluan pelanggan sebelum berpindah ke peringkat pembuatan.

Pengubahsuaian dan pengoptimuman reka bentuk

CAD juga membolehkan pengubahsuaian mudah dan pengoptimuman reka bentuk. Sekiranya pelanggan meminta perubahan kepada reka bentuk asal, anda boleh dengan cepat membuat pelarasan yang diperlukan dalam perisian CAD tanpa perlu bermula dari awal. Ini menjimatkan masa dan mengurangkan kos yang berkaitan dengan kerja semula.

Di samping itu, perisian CAD boleh digunakan untuk mengoptimumkan reka bentuk untuk pembuatan. Dengan menganalisis reka bentuk, perisian ini dapat mencadangkan cara untuk mengurangkan sisa bahan, meningkatkan kecekapan pemesinan, dan meningkatkan kualiti keseluruhan produk akhir. Sebagai contoh, ia boleh mengesyorkan alat alat yang paling sesuai dan strategi pemotongan untuk meminimumkan masa pemesinan dan meningkatkan kemasan permukaan.

Perkongsian dan Kerjasama Reka Bentuk

Perisian CAD membolehkan perkongsian dan kerjasama yang lancar antara pereka, jurutera, dan pengeluar. Dengan keupayaan untuk menyimpan reka bentuk dalam format digital, mudah untuk berkongsi dengan ahli pasukan, pelanggan, atau pembekal tanpa mengira lokasi mereka. Ini memudahkan komunikasi yang berkesan dan memastikan semua orang yang terlibat dalam projek ini berada di halaman yang sama.

Sebagai contoh, jika anda sedang menjalankan projek dengan pasukan jurutera yang terletak di negara-negara yang berbeza, anda boleh memuat naik reka bentuk CAD ke platform berasaskan awan dan membolehkan mereka mengakses dan mengkaji semula dalam masa nyata. Mereka kemudiannya boleh memberikan maklum balas dan cadangan secara langsung mengenai reka bentuk, menghapuskan keperluan untuk pertukaran e-mel yang panjang atau mesyuarat orang.

Peranan CAM dalam penggilingan CNC

Penjanaan toolpath

Salah satu peranan yang paling kritikal dalam CAM dalam penggilingan CNC ialah penjanaan toolpath. Perisian CAM mengambil model 3D yang dibuat dalam CAD dan menghasilkan satu set alat alat yang menentukan bagaimana mesin penggilingan CNC akan memotong bahan tersebut. Toolpath ini menentukan kelajuan, kadar suapan, dan arah alat pemotongan, serta kedalaman pemotongan.

Proses penjanaan toolpath melibatkan beberapa langkah, termasuk menentukan operasi pemesinan (seperti kasar, penamat, dan penggerudian), memilih alat pemotongan yang sesuai, dan menentukan parameter pemotongan. Perisian CAM kemudian menggunakan maklumat ini untuk mengira alat alat yang optimum yang akan meminimumkan masa pemesinan dan memastikan kualiti produk akhir yang tertinggi.

Simulasi dan pengesahan

Sebelum menghantar kod G ke mesin penggilingan CNC, penting untuk mensimulasikan dan mengesahkan alat toolpaths untuk memastikan bahawa mereka selamat dan cekap. Perisian CAM membolehkan anda mensimulasikan proses pemesinan dalam persekitaran maya, menunjukkan kepada anda bagaimana alat pemotong akan bergerak dan berinteraksi dengan bahan tersebut.

Semasa simulasi, anda boleh menyemak kemungkinan perlanggaran antara alat pemotong dan bahan kerja, serta sebarang isu lain yang boleh menjejaskan kualiti produk akhir. Sekiranya ada masalah yang dikesan, anda boleh membuat pelarasan yang diperlukan untuk alat alat atau pemotongan sebelum menjalankan program pada mesin sebenar.

Kawalan Mesin dan Automasi

Sebaik sahaja toolpaths telah dihasilkan dan disahkan, perisian CAM mengubahnya menjadi G-code, yang merupakan bahasa pengaturcaraan yang dapat difahami oleh mesin penggilingan CNC. Kod G mengandungi arahan untuk mesin, seperti kedudukan, kelajuan, dan arah alat pemotong, serta arahan lain yang diperlukan untuk melaksanakan operasi pemesinan.

Mesin penggilingan CNC kemudian membaca kod G dan melaksanakan arahan, secara automatik mengawal pergerakan alat pemotong dan bahan kerja. Automasi ini menghapuskan keperluan campur tangan manual, mengurangkan risiko kesilapan manusia dan meningkatkan kecekapan dan ketepatan proses pembuatan.

Manfaat CAD/CAM dalam Pengilangan CNC

Peningkatan kecekapan

Dengan menggunakan teknologi CAD/CAM, operasi pengilangan CNC boleh menjadi lebih cekap. Perisian CAD membolehkan penciptaan dan pengubahsuaian reka bentuk yang cepat dan mudah, manakala perisian CAM mengautomasikan proses penjanaan toolpath dan kawalan mesin. Ini mengurangkan masa yang diperlukan untuk pengaturcaraan dan persediaan manual, yang membolehkan masa pemulihan pengeluaran lebih cepat.

Sebagai contoh, dalam proses pemesinan tradisional, ia boleh mengambil masa berjam -jam atau bahkan hari untuk memprogram mesin penggilingan CNC secara manual. Dengan CAD/CAM, tugas yang sama dapat diselesaikan dalam sebahagian kecil masa, membolehkan anda mengambil lebih banyak projek dan meningkatkan produktiviti keseluruhan anda.

Ketepatan dan kualiti yang lebih baik

Teknologi CAD/CAM juga membolehkan tahap ketepatan dan kualiti yang lebih tinggi dalam penggilingan CNC. Keupayaan untuk membuat model 3D terperinci dalam CAD dan menjana alat alat yang tepat di CAM memastikan bahawa produk akhir memenuhi spesifikasi dan toleransi yang tepat yang diperlukan.

Di samping itu, keupayaan simulasi dan pengesahan perisian CAM membolehkan anda mengenal pasti dan membetulkan sebarang isu yang berpotensi sebelum menjalankan program pada mesin sebenar. Ini membantu meminimumkan risiko kesilapan dan kecacatan, mengakibatkan produk akhir yang berkualiti tinggi.

Fleksibiliti yang lebih besar

Teknologi CAD/CAM menyediakan fleksibiliti yang lebih besar dalam operasi penggilingan CNC. Dengan keupayaan untuk mengubahsuai reka bentuk dan menjana alat -alat baru dengan mudah, anda boleh menyesuaikan diri dengan perubahan dalam keperluan pelanggan atau jadual pengeluaran.

Sebagai contoh, jika pelanggan meminta perubahan minit terakhir ke reka bentuk bahagian, anda boleh membuat pelarasan yang diperlukan dalam perisian CAD dan menghasilkan satu set alat baru dalam CAM. Ini membolehkan anda menampung perubahan tanpa perlu melabur dalam peralatan atau peralatan baru.

Aplikasi dunia nyata

Teknologi CAD/CAM digunakan secara meluas dalam pelbagai industri, termasuk produk aeroangkasa, automotif, perubatan, dan pengguna. Dalam industri aeroangkasa, misalnya, CAD/CAM digunakan untuk mengeluarkan bahagian dan komponen yang kompleks untuk enjin pesawat, sayap, dan fuselages. Ketepatan dan kualiti yang tinggi yang diperlukan dalam aplikasi aeroangkasa menjadikan CAD/CAM alat penting untuk memastikan keselamatan dan prestasi pesawat.

Dalam industri automotif, CAD/CAM digunakan untuk merancang dan mengeluarkan blok enjin, komponen penghantaran, dan panel badan. Keupayaan untuk membuat model 3D terperinci dan mensimulasikan proses pemesinan membolehkan pengeluar automotif mengoptimumkan reka bentuk untuk prestasi, kecekapan bahan api, dan kos.

Dalam industri perubatan, CAD/CAM digunakan untuk mengeluarkan implan tersuai, prostetik, dan instrumen pembedahan. Keupayaan untuk membuat reka bentuk khusus pesakit berdasarkan imbasan CT dan data pengimejan perubatan lain memastikan kesesuaian yang sempurna dan meningkatkan hasil pesakit.

Kesimpulan

Kesimpulannya, teknologi CAD/CAM memainkan peranan penting dalam penggilingan CNC, meningkatkan kecekapan, ketepatan, dan fleksibiliti dalam proses pembuatan. Sebagai pembekal penggilingan CNC, kami bergantung pada CAD/CAM untuk mewujudkan bahagian dan produk berkualiti tinggi yang memenuhi spesifikasi dan keperluan pelanggan kami yang tepat.

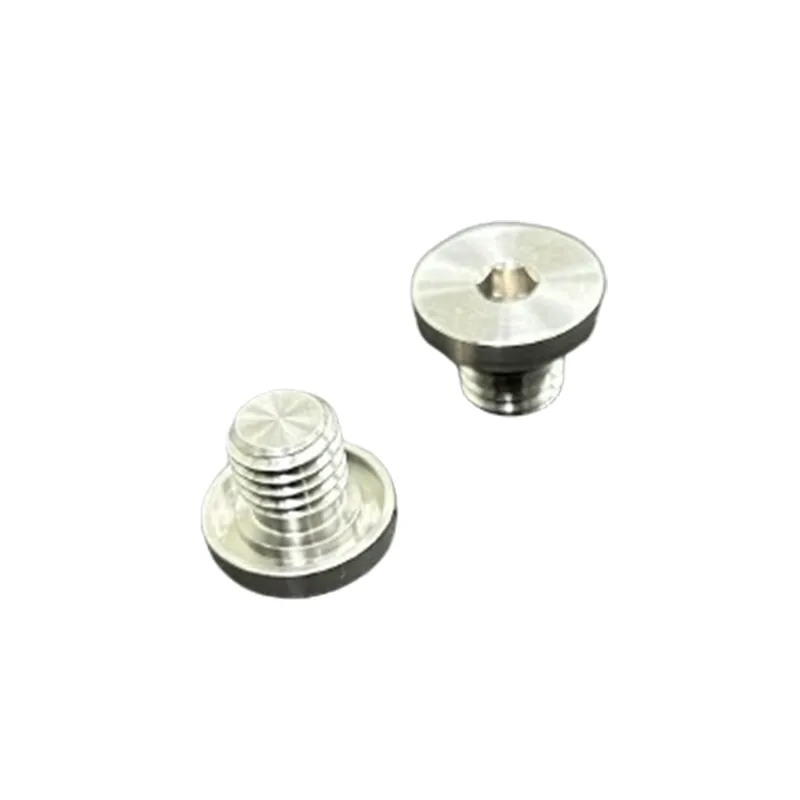

Sekiranya anda memerlukan perkhidmatan penggilingan CNC, sama adaKeluli tahan karat pemesinan CNC,CNC untuk pemotongan logam, atau menggunakan a4 paksi mesin penggilingan CNC, Kami menggalakkan anda untuk menghubungi kami. Pasukan pereka dan mesin yang berpengalaman kami bersedia untuk bekerjasama dengan anda untuk membawa idea anda kepada kehidupan. Hubungi kami hari ini untuk membincangkan keperluan projek anda dan dapatkan sebut harga.

Rujukan

• Groover, MP (2010). Asas Pembuatan Moden: Bahan, Proses, dan Sistem. Wiley.
• Madsen, R. (2017). Buku Panduan Pengaturcaraan CNC. Persatuan Jurutera Pembuatan.
• Selig, JM (2016). Fundamental Geometrik Robotik, Edisi Kedua. Springer.
